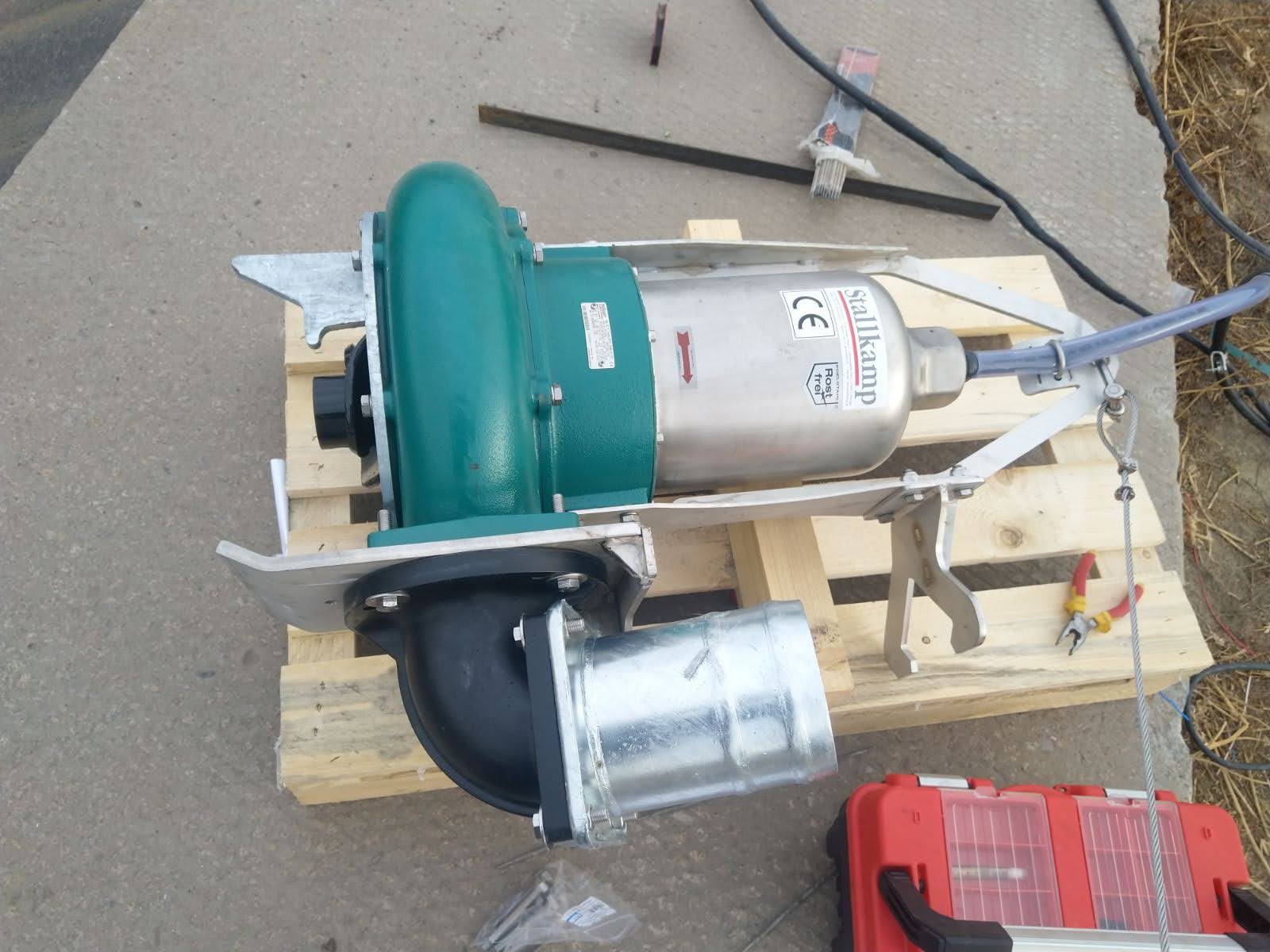

Центробежный погружной насос для навоза TMP 110

Цена: По запросу

в наличии

Центробежные погружные насосы широко применяются на животноводческих комплексах для перекачивания жидких органических отходов в виду их эффективности и экономичности.

Погружной фекальный насос TMP 110 рекомендован, когда от насосного оборудования требуется высокопродуктивная работа по перекачиванию навоза и жидких стоков. Этот насос применяется на крупных животноводческих комплексах и биогазовых установках для перекачивания большого объема навоза. Производительность перекачивания насоса достигает – 315 м3/час, а максимальное рабочее давление – 1,5 бар.

Производитель
Stallkamp

Скачать
каталог
Консультация

Описание

Особенности и преимущества насоса TMP 110
  • Трехфазный двигатель 400 В, 50 Гц, 1450 об/мин
  • Высокая производительность в промышленных условиях использования
  • Контроль температуры и защита от перегрева
  • Температура перекачиваемой жидкости до 50оС
  • Степень защиты IP 68
  • Класс изоляции F = 155 oC
  • Корпус двигателя изготовлен из высококачественной нержавеющей стали
  • Корпус насоса из серого чугуна
  • Радиальное уплотнение вала на кислотостойких закаленных кольцах
  • Наличие спиральной режущей кромки для измельчения включений в составе навоза
  • Компактные размеры и удобная форма
  • Блок автоматического управления работой насосом
Технические характеристики насосов TMP 110
Мощность двигателя, кВт Номинальный ток, А Частота вращения, об/мин Максимальное давление, Бар Производительность, м3/час Вес, кг
11 22,1 1450 1,5 312 190

Производительность насоса зависит от плотности и вязкости жидкости, типа жидкого навоза и содержания в нем сухих веществ, высоты и конфигурации участка подачи, а также от диаметра трубопровода.

производительность насосов Stallkamp
Диаграмма производительности насосов Stallkamp TMP
Размеры насоса TMP 110, мм
размеры насоса Stallkamp
Размеры насосов Stallkamp серии TMP
А B C D E F G Свободный проход, D
710 245 286 800 320 475 500 43

Насос устанавливается на специальной оснастке, стоимость, которой не входит в цену насоса.

Технические характеристики

Производитель

Stallkamp

Производительность, м3/час

312

Макс. давление

1,5 бар

Номинальное напряжение

22,1 А
