Як вибрати з’єднання для систем Drag Hose: Сегменти чи Дріт?

При розгортанні професійних систем для транспортування та внесення рідких органічних добрив (шлангові системи) вибір способу фіксації муфти STORZ є критичним вузлом. Від цього залежить не тільки герметичність, а й цілісність дорогого обладнання, такого як шланги ліній GH HILCOFLEX PU. Розглянемо, які рішення найчастіше застосовуються на різних ділянках магістралі та чому професійний підхід вимагає відмови від дешевих методів фіксації
Галузеві стандарти комплектації ліній
1. Магістральні лінії великого діаметра Ø 205 мм (8″)
Для транспортування основних об’ємів рідини на великі відстані найчастіше застосовується модель GH HILCOFLEX PU 8″.
  • Рекомендоване кріплення: STORZ 205 (3 ікла) із сегментною фіксацією.
  • Чому це стандарт: Вага шланга з рідиною в такій лінії обчислюється десятками тонн. Тільки масивні сегменти здатні забезпечити надійну фіксацію муфти. Дріт на такому діаметрі не забезпечує необхідної рівномірності затискання, що створює ризик аварійного розриву з’єднання під робочим тиском.
2. Універсальні та допоміжні лінії Ø 152 мм (6″)
Шланги діаметром 150-152 мм часто використовуються як гнучкі з’єднувачі або перехідні магістралі.
  • Типове рішення: Найбільш виправданим є використання сегментного кріплення.
  • Чому це зручно: Хоча на стаціонарних ділянках іноді зустрічається кріплення дротом, професійні оператори обирають сегменти. Це дозволяє уникнути пошкоджень стінки шланга (3,7 мм) і дає можливість швидко перемонтувати муфту в разі механічного пошкодження краю шланга.
3. Буксирувальні шланги Ø 114 мм (4.5″) для систем Drag Hose
Це найскладніша ділянка роботи, де використовується помаранчевий шланг GH HILCOFLEX PU DRAG.
  • Єдине правильне рішення: Тільки сегментне кріплення (STORZ A 133).
  • Технічна необхідність: Трактор постійно тягне цей шланг по полю. Сегменти мають гладку, обтічну форму. На відміну від дроту, вони не чіпляються за рослинні залишки та не стираються об абразивний ґрунт. Оскільки міцність шланга на розрив становить 13 800 кг, кріплення повинно відповідати цим колосальним навантаженням.
Кріплення дротом vs Сегментне кріплення: головна різниця
У практиці експлуатації існують два основні способи фіксації муфт, які мають принципові відмінності.
Кріплення дротом (Wire Binding)
Метод, при якому шланг притискається до хвостовика муфти кількома витками нержавіючого дроту.
  • Де застосовується: Найчастіше в бюджетних проєктах або для тонкостінних пожежних рукавів, які не піддаються осьовому розтягуванню.
  • Ризики: Виступаючі кінці дроту можуть створювати “зачепи”, а при перетягуванні шланга полем дріт швидко перетирається, що веде до втрати герметичності.
Сегментне кріплення (With Segments)

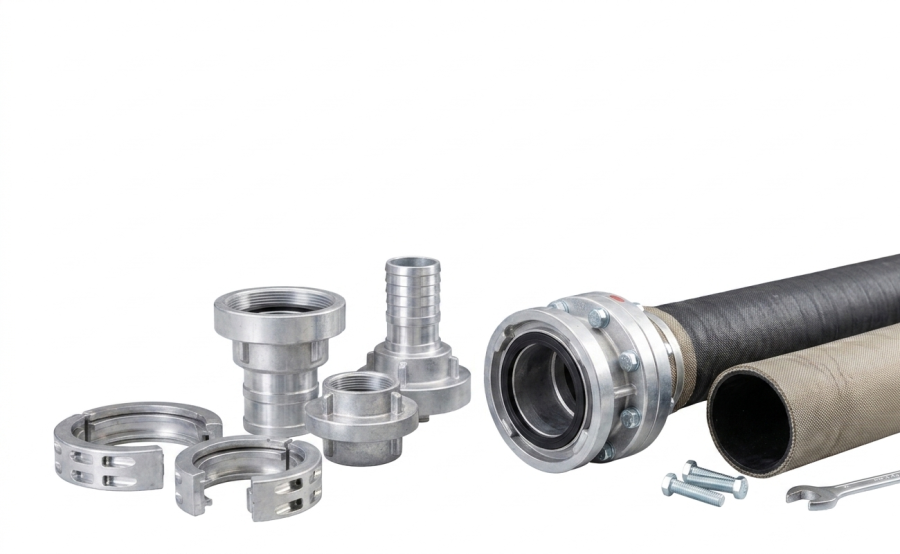

Використання спеціальних напівкілець (сегментів), які охоплюють шланг і затягуються високоміцними болтами.
  • Чому це краще для гною:
    • Безпека: Гладка конструкція без гострих країв захищає шланг від порізів при змотуванні в котушки.
    • Надійність: Сегменти “мертво” фіксують шланг, запобігаючи його вириванню з муфти при роботі трактора.
    • Польовий ремонт: Для монтажу сегментів потрібні лише звичайні ключі, що дозволяє проводити сервіс прямо в полі.
Підсумок.
Для сучасних шлангових систем, що працюють з великими об’ємами та високим навантаженням на розрив, сегментне кріплення є безальтернативним стандартом. Це інвестиція в стабільну роботу без простоїв та екологічних ризиків.
